钳压式声测管



超声波检测管:
超声波检测用钢管是市场上唯一专门应用于超声波检测的可靠系统。是利用冷硬钢管(固管壁厚钢管没有硬度就没有强度)专业成型后,利用钳压连接、螺旋连接、法兰连接等方式进行连接,在混凝土浇注时有可靠的防渗效果。
超声波管成品通常包括已成型标准长度为6M的钢管和一种连接方式接头连接。可以预留一个通道使探测头可以直达桩基底部。
本产品优势及特点:
特点:

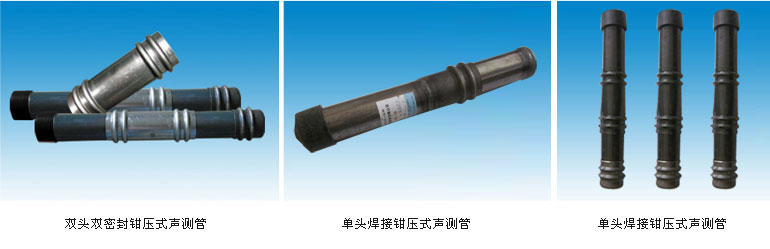

双头双密封钳压式声测管在承口端端部设计了两个凸槽,凸槽内配有密封圈,安装时将本产品的插口端插入承口端,然后用专用液压钳同时对两个凸槽进行挤压,被挤压部位的管材受力后收缩变形,两个凸槽之间的外层管材深陷入内层管材,从而有效实现了本产品的可靠连接;同时橡胶材质的密封圈在受挤压后变形贴服在两层管材之间,起到了极为良好的双保险密封作用。
单头焊接钳压式声测管接头的一端焊接在一个成型的声测管上,另一个声测管插入管接头的复式槽端,通过液压压接钳用力压下,使得声测管与接头牢牢地接合在一起,管接头的中间部分夹有双重密封圈,这样可以使得声测管更加密封,使用这种单头焊接钳压式声测管接头,只需一次钳压就可。
优势:
1、用专用液压钳连接、不需工地以外的准备工作、不需任何设备、简便快捷(比传统的方法快5倍)、容易固定于钢筋笼架、不受恶劣天气的影响
2、可根据现场要求自行配长,无损耗。
3、本产品,与市场同类产品相比,抗拉力更高,达到320Mpa以上(一般其它产品抗拉力为30Mpa左右)。
5、节省成本、节省准备时间、不需技工、节省损耗(可根据客户要求订做不同型号的短管)、不受场地限制。
6、安全、不需在工地进行焊接工作。
7、利用管材的变形,将连接处夹成两头大,中间小,使连接处一次性卡死,避免了活接头松动的可能性。无论在抗拉拔还是抗扭矩方面的性能都相当稳定、出色,且凸起成圆弧,凸起度小,有效避免与导管、振捣器等相碰撞。
规格型号:
注: BYD代表宝益德,SCG代表:超声波检测管,50代表外径,-I代表壁厚,QY代表钳压



产品编号 公称外径(mm) 壁厚(mm)
长度(mm)
BYDSCG-50-10-QY 50 1.0 3000 6000 9000
BYDSCG-50-12-QY 50 1.2 3000 6000 9000
BYDSCG-50-15-QY 50 1.5 3000 6000 9000
BYDSCG-53-10-QY 53 1.0 3000 6000 9000
BYDSCG-53-15-QY 53 1.5 3000 6000 9000
BYDSCG-53-20-QY 53 2.0 3000 6000 9000
BYDSCG-57-20-QY 57 2.0 3000 6000 9000
BYDSCG-57-25-QY 57 2.5 3000 6000 9000
BYDSCG-57-30-QY 57 3.0 3000 6000

9000

技术参数:



项目 JT/T705-2007标准
外观 用目测和手感检查声测管无毛刺、裂缝、结疤、折叠、分层、搭焊缺陷、划道、刮伤、焊缝错位、烧伤、薄的氧化皮。弯度不大于5mm/m
尺寸 外径 ±1.0%
壁厚 ±5%
抗拉强度(MP) ≥315MP
拉伸试验(伸长率) ≥14%
压扁试验 当两压平板间距离为声测管外径的3/4时,应不出现裂纹
弯曲试验 声测管不带填充物,弯曲半径为公称外径的6倍,弯曲角为120°,声测管不出现裂纹
液压试验 声测管两端封口注入水压为5MP时,声测管无渗漏
涡流损伤 声测管焊缝无沙眼、裂缝
密封试验 外压P=215S/D 无渗漏,接口不变形
内压P=215S/D 无渗漏,接口不变形
拉拔试验 在常温下,就应能承受3000N的拉拔力,持续60min连接部分无松动、断裂
振动试验 在试验压力1.2MP下,持续10万次振动,接头无渗漏和脱落现象
扭矩试验 扭力距120N.m, 持续10min, 接头不发生滑移
硬度试验 HRB≥90 声测管管壁硬度
